Огнестойкий, не распространяющий горение
Хладостойкий (ХЛ)

Силовой кабель, с алюминиевой жилой, изоляцией и оболочкой из ПВХ пониженной горючести. Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ частоты 50 Гц.

Применение: Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Для групповой прокладки кабельных линий в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для общепромышленного применения при поставках на внутренний рынок и на экспорт.

Произведено по тех.условиям:
ТУ 16.К03-52-2011, ГОСТ 31996-2012
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция

  1. Токопроводящая жила – алюминиевая, однопроволочная или многопроволочная, круглой или секторной  формы, 1 или 2 класса гибкости по ГОСТ 22483
  2. Изоляция – из поливинилхлоридного пластиката
  3. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной горючести
  4. Наружная оболочка –   из поливинилхлоридного пластиката пониженной горючести.
Основные характеристики

  • Номинальное напряжение: 0,66 кВ, 1 кВ
  • Номинальная частота:50 Гц
  • Вид климатического исполнения кабелей ХЛ категорий размещения 1 и 5 по ГОСТ 15150
  • Класс пожарной опасности по ГОСТ 31565-2012  П1б.8.2.5.4
  • Радиус изгиба при монтаже


Одножильный кабель
≥ 10 Ø кабеля
Многожильный кабель
≥ 7,5 Ø кабеля 

Температурный режим:

  • Длительно допустимая температура нагрева жил при эксплуатации кабеля: 70 °С
  • Допустимая температура нагрева жил в режиме перегрузки: 90 °С
  • Максимально допустимая температура жилы при КЗ:
    - для кабелей с сечением жилы до 300 мм2 вкл. - 160 °С
    - для кабелей с сечением жилы более 300 мм2 - 140 °С
  • Температура эксплуатации
    - минимальная: минус 60 °С
    - максимальная: 50 °С
  • Минимальная температура прокладки кабелей: минус 15 °С
  • Срок службы кабелей≥ 30 лет
  • Гарантийный срок эксплуатации: 5 лет

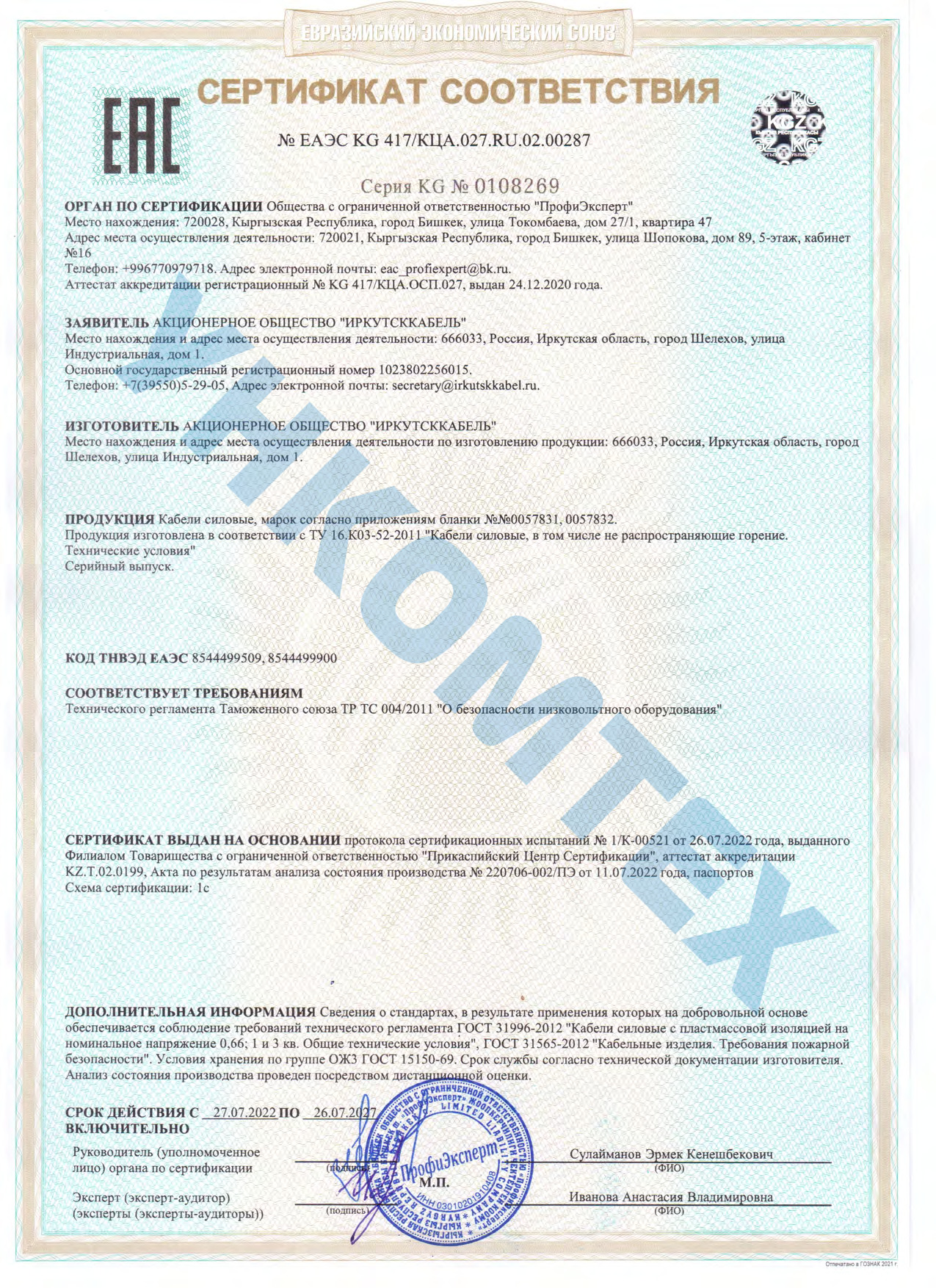

Иркутсккабель_ЕАЭС KG 417-КЦА.027.RU.02.00287

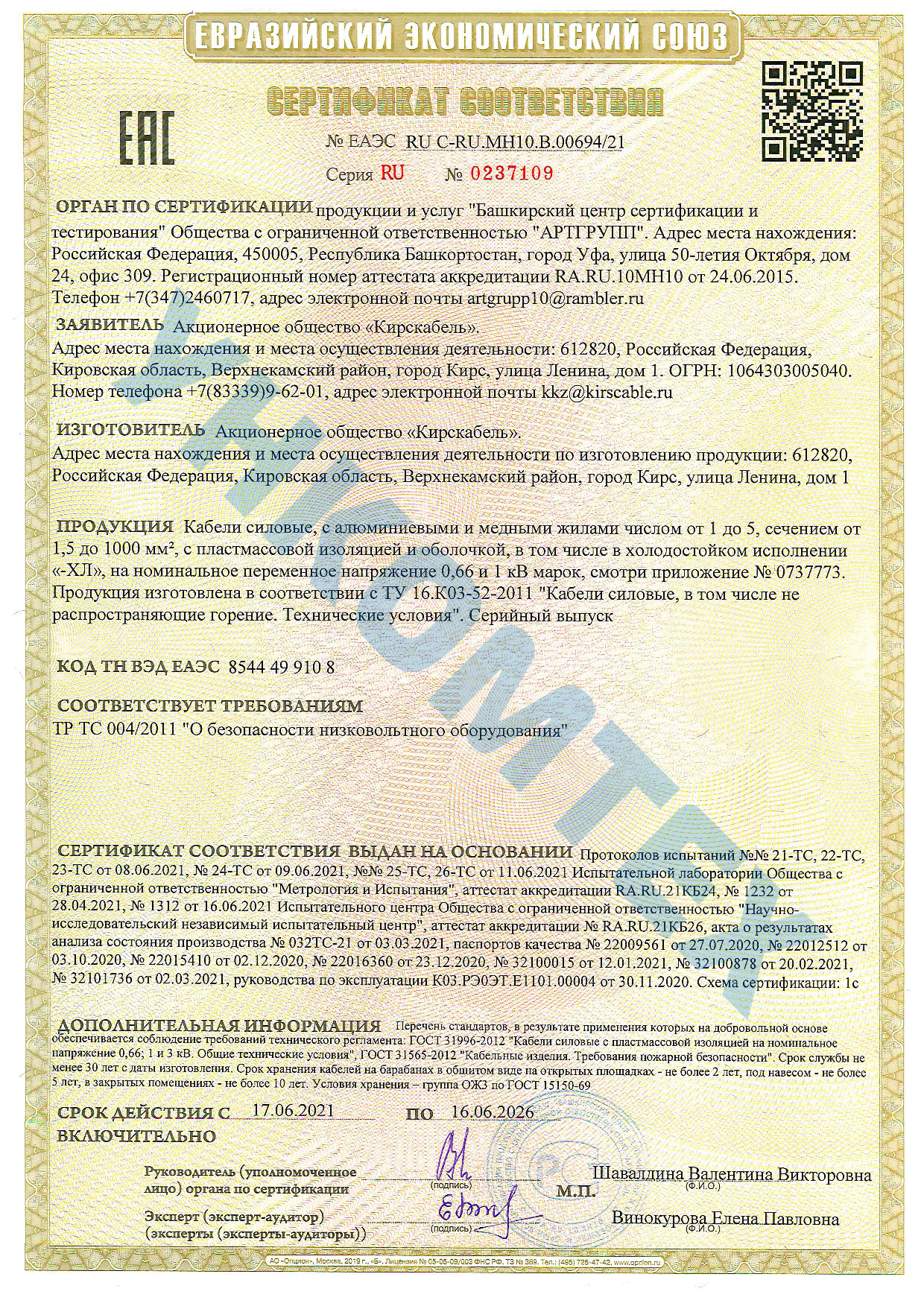

Кирскабель_ЕАЭС RU C-RU.МН10.В.00694-21
