ПвПГнг(А)-HF LV Скачать описание

ПвПГнг(А)-HF LV Скачать описание

Огнестойкий, не распространяющий горение
Безгалогенный

Силовой кабель, с медной жилой, изоляцией из сшитого полиэтилена, оболочкой из из безгалогенной полимерной композиции пониженной пожарной опасности. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ частоты 50 Гц.

Применение: Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Для электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, для электропроводок в жилых и общественных зданиях, для эксплуатации на объектах с массовым пребыванием людей, в том числе в зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений, гостиниц, общежитий, спальных корпусов санаториев, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов. Кабели изготавливаются для общепромышленного применения при поставках на внутренний рынок и на экспорт.

Произведено по тех.условиям:
ТУ 16.К03-52-2011, ГОСТ 31996-2012
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция

  1. Токопроводящая жила – медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной  формы, 1 или 2 класса гибкости по ГОСТ 22483
  2. Изоляция – из сшитого полиэтилена
  3. Внутренняя оболочка – из полимерной композиции, не содержащей галогены
  4. Наружная оболочка  –   из полимерной композиции, не содержащей галогены.
Основные характеристики

  • Номинальное напряжение: 0,66 кВ, 1 кВ
  • Номинальная частота:50 Гц
  • Вид климатического исполнения кабелей УХЛ категорий размещения 1 и 5 по ГОСТ 15150
  • Класс пожарной опасности по ГОСТ 31565-2012 П1б.8.1.2.1
  • Радиус изгиба при монтаже

Одножильный кабель
≥ 10 Ø кабеля
Многожильный кабель
≥ 7,5 Ø кабеля 

Температурный режим

  • Длительно допустимая температура нагрева жил при эксплуатации кабеля: 90 °С
  • Допустимая температура нагрева жил в режиме перегрузки: 130 °С
  • Максимально допустимая температура жилы при КЗ: 250 °С
  • Температура эксплуатации
    - минимальная: минус 50 °С
    - максимальная: 50 °С
  • Минимальная температура прокладки кабелей: минус 15 °С
  • Срок службы кабелей≥ 30 лет
  • Гарантийный срок эксплуатации: 5 лет

Иркутсккабель_ЕАЭС KG 417-КЦА.027.RU.02.00287

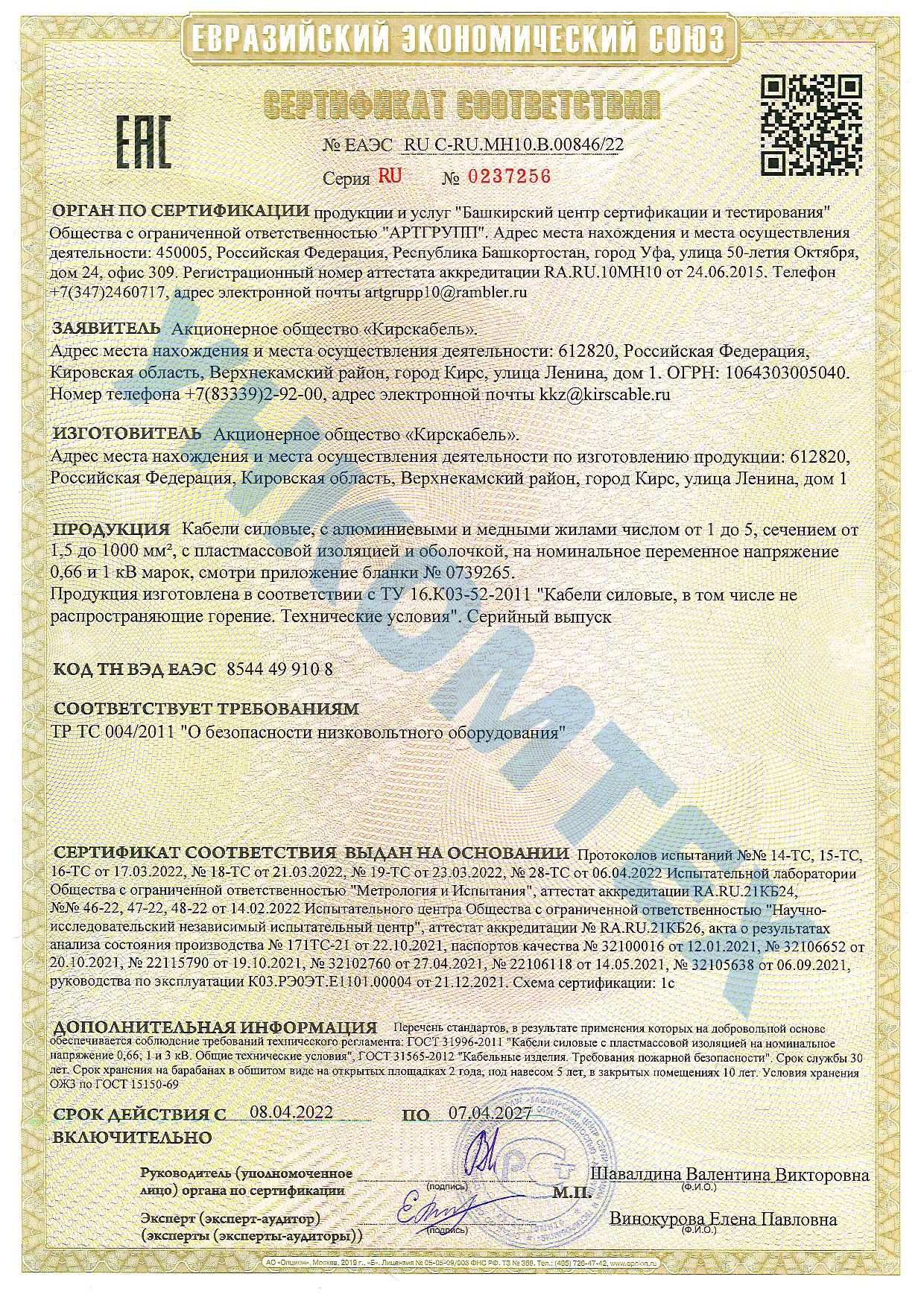

Кирскабель_ЕАЭС RU C-RU.МН10.В.00846-22
