МКВЭВнг(А)-LS Скачать описание

МКВЭВнг(А)-LS Скачать описание

Огнестойкий, не распространяющий горение
С низким дымо - и газовыделением
Экранированный

Кабель монтажный, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение при групповой прокладке, с низким дымо- и газовыделением, с индивидуальным экраном в виде оплетки из медных луженых проволок

Применение: Для фиксированного монтажа приборов, аппаратов и электрических устройств, соединения электронной и электротехнической аппаратуры, а также для монтажа коммутационных аппаратов

Произведено по тех.условиям:
ТУ 3581-414-00217053-2010
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – многопроволочная медная луженая 4 класса гибкости по ГОСТ 22483
  2. Изоляция - поливинилхлоридный пластикат пониженной пожарной опасности (PVC)
  3. Скрутка изолированных жил - в пары, тройки или четверки (четверки из пар) (цифровая или цветовая маркировка жил; цветовая маркировка пар (троек, четверок))
  4. Обмотка поверх четверки - из полиэтилентерефталатной ленты (допускается цифровая маркировка четверок поверх полиэтилентерефталатной ленты)
  5. Индивидуальный экран (по парам, тройкам или четверкам) - оплетка из медных луженых проволок. Поверхностная плотность оплетки – не менее 70 %
  6. Сердечник – общая или повивная скрутка экранированных пар, троек, четверок
  7. Обмотка сердечника – из полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
  8. Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC).
Основные характеристики:

  • Номинальное напряжение: AC: до 500 В включительно частотой до 400 Гц, DC: 750 В
  • Класс пожарной опасности по ГОСТ 31565: П1б.8.2.2.2
  • Климатическое исполнение УХЛ, категории размещения 2 - 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на температуру 20 °С и 1 км длины, должно соответствовать значениям, указанным в ГОСТ 22483
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и на l км длины, должно быть не менее 10 МОм
  • Кабели должны выдерживать испытание переменным напряжением номинальной частотой 50 Гц в течение 1 мин, приложенное между жилами и экраном - 1500В
  • Радиус изгиба при монтаже должен быть не менее 8 расчетных наружных диаметров кабеля.

Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 50 °С
  • Кабели должны быть сейсмостойкими при воздействии землетрясения интенсивностью 9 баллов при уровне установки над нулевой отметкой 60 м
  • Прокладка кабелей без предварительного подогрева может производиться при температуре не ниже минус 15 °С
  • Срок службы кабелей - не менее 40 лет
  • Гарантийный срок эксплуатации кабелей - 3 года. 

Кирскабель_EАЭС N RU Д-RU.МЮ62.В.01772-20

Кирскабель_EАЭС N RU Д-RU.МЮ62.В.02101-20

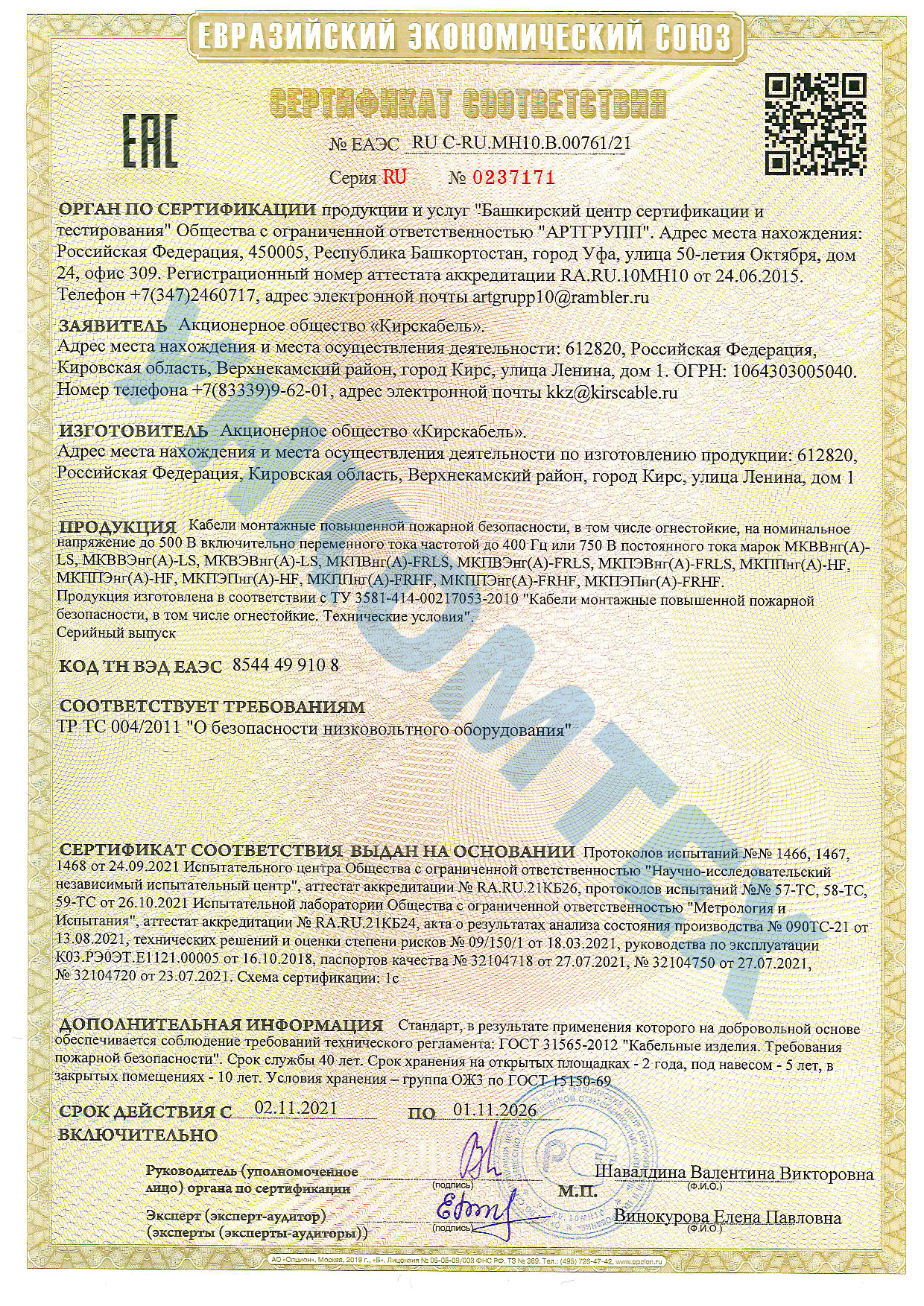

Кирскабель_ЕАЭС RU C-RU.МН10.В.00761-21

Кирскабель_НСОПБ.RU.ЭО.ПР119.Н.00462
