КГПЭПнг(А)-HF Скачать описание

КГПЭПнг(А)-HF Скачать описание

Экранированный
Огнестойкий, не распространяющий горение
Безгалогенный

Кабель для систем сигнализации, не распространяющий горение, не содержащий галогенов

Применение: Кабели предназначены для эксплуатации на атомных станциях (АС) и для общепромышленного применения, при поставках на внутренний рынок и на экспорт. Для передачи электрических сигналов в цепях сигнализации при номинальном напряжении 380 и 1000 В переменного тока частотой до 200 кГц или при напряжении 750 и 1500 В постоянного тока соответственно. Для прокладки в кабельных сооружениях и помещениях.

Произведено по тех.условиям:
ТУ 16.К71-338-2004
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – медная многопроволочная класса 4 по ГОСТ22483.
  2. Изоляция – из полимерной композиции, не содержащей галогенов;
  3. Элементарный пучок – две изолированные жилы скручены в пару (для кабелей парной скрутки);
  4. Сердечник – общая или пучковая скрутка изолированных жил или пар;
  5. Экран – обмотка из алюмополимерного материала;
  6. Наружная оболочка – из полимерной композиции, не содержащей галогенов.

Основные характеристики:

  • Климатическое исполнение УХЛ по ГОСТ 15150
  • Класс пожарной опасности по ГОСТ 31565:  П1б.8.1.2.1
  • Сейсмостойкость по НП-031: II категория
  • Безопасность в системах АС по НП-001-15: класс 3
  • Радиус изгиба при монтаже ≥ 6 Ø кабеля 

Температурный режим:

  • Допустимая температура нагрева жил, не более  70 °С
  • Максимальная температура эксплуатации: 50 °С
  • Минимальная температура эксплуатации: минус 50 °С
  • Минимальная температура прокладки кабелей: минус 15 °С

Срок службы кабелей ≥ 40 лет
Гарантийный срок эксплуатации: 3 года

Кирскабель_EАЭС N RU Д-RU.МЮ62.В.01263-20

Кирскабель_EАЭС N RU Д-RU.МЮ62.В.01263-20(2)

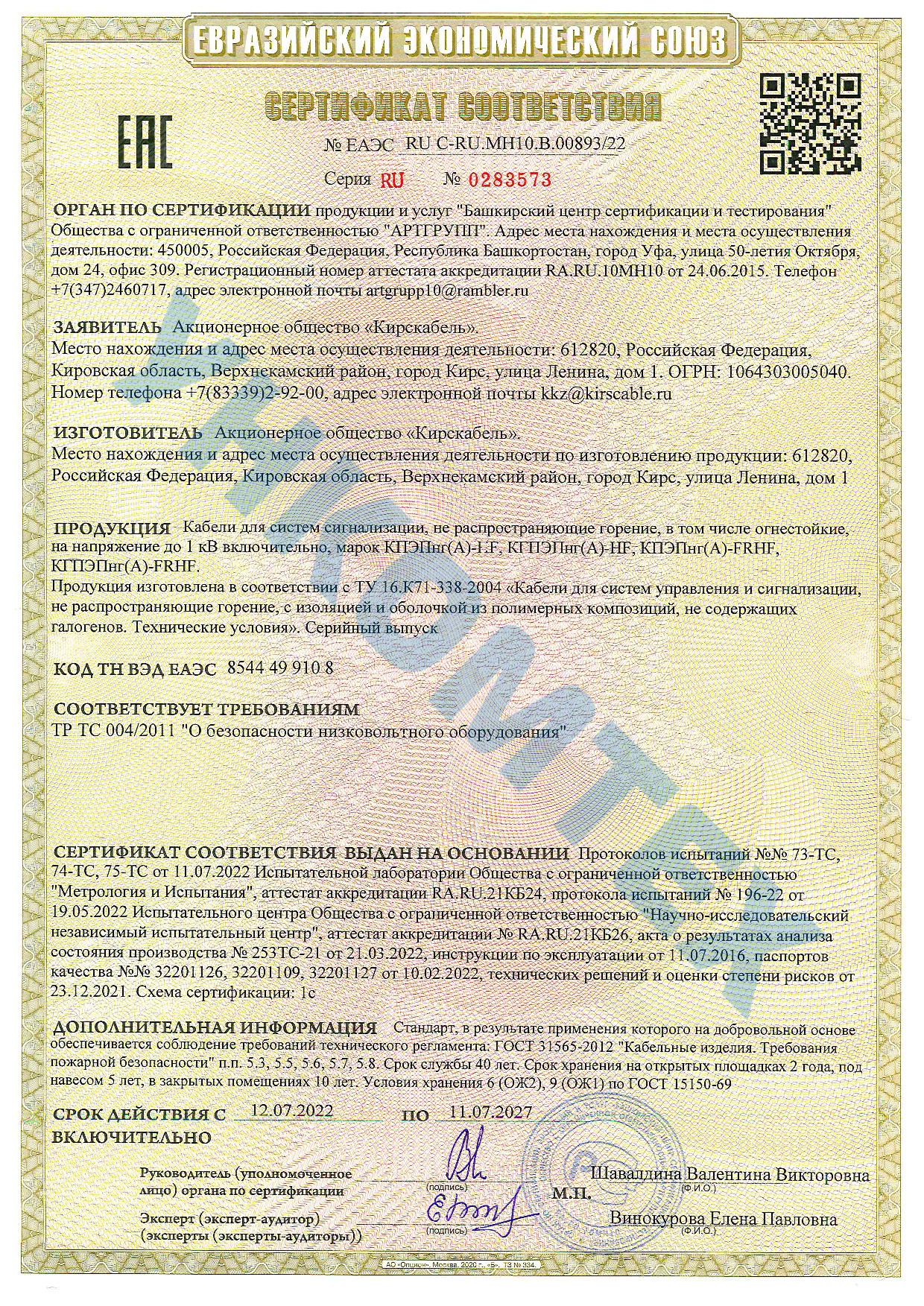

Кирскабель_ЕАЭС RU C-RU.МН10.В.00893-22
