КГВВнг(А)-LS гибкий
Скачать описание
КГВВнг(А)-LS гибкий
Скачать описание
Гибкий (с многопроволочной жилой)
Огнестойкий, не распространяющий горение
С низким дымо - и газовыделением
Кабель гибкий, контрольный, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение, с низким дымо- и газовыделением
Применение: Для групповой прокладки кабельных линий, с учетом объема горючей нагрузки кабелей, в кабельных сооружениях, во внутренних (закрытых) электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и общественных зданиях
Произведено по тех.условиям:
ТУ 16.К03-82-2020
Конструкция:
- Токопроводящая жила – многопроволочная, не уплотненная гибкая жила: медная луженая (после номинального сечения жилы ставится индекс «л») или медная (после номинального сечения жилы индекс не ставится) 4 класса гибкости по ГОСТ 22483
Кабели должны иметь все жилы равного сечения - Изоляция – поливинилхлоридный пластикат пониженной пожарной опасности (PVC)
- Сердечник – общая или повивная скрутка изолированных жил (цифровая или цветовая маркировка жил, или счетная пара в каждом повиве, или жила заземления в наружном повиве)
- Обмотка сердечника – из полиамидной или полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
- Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC).
Основные характеристики:
- Номинальное напряжение: AC: до 660 В (0,66 кВ) номинальной частотой до 100 Гц, DC: до 1000 В
- Класс пожарной опасности по ГОСТ 31565: П1б.8.2.2.2
- Вид климатического исполнения УХЛ, категория размещения 1 – 5 по ГОСТ 15150
- Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, должно соответствовать ГОСТ 22483
- Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и 1 км длины кабеля, должно соответствовать указанному в таблице:
| Номинальное сечение жилы, мм2 | Электрическое сопротивление изоляции, МОм, не менее |
| 0,5, 0,75, 1,0, 1,5 | 12,3 |
| 2,5 | 12,0 |
| 4 | 10,1 |
| 6 | 8,7 |
| 10 | 7,1 |
- Кабели должны выдерживать испытание переменным напряжением не менее 2500 В номинальной частотой 50 Гц в течение 5 мин между жилами
- Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил должно быть не менее 1 · 1010 Ом·см
- Постоянная электрического сопротивления изоляции Ki при длительно допустимой температуре нагрева токопроводящих жил должна быть не менее 0,037 МОм·км
- Допустимый радиус изгиба кабелей при прокладке должен быть не менее 5 Dн, где Dн - наружный диаметр кабеля, мм.
Температурные режимы:
- Температура эксплуатации кабелей: от минус 50 °С до 50 °С
- Прокладка кабелей без предварительного подогрева должна проводиться при температуре не ниже минус 15 °С
- Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указанных в таблице:
| Допустимая температура нагрева жилы | Значение, °С |
| Длительно допустимая | 70 |
| В режиме перегрузки | 90 |
| Предельная при коротком замыкании | 160 |
| По условию невозгорания при коротком замыкании | 350 |
- Срок службы кабелей - не менее 30 лет
- Гарантийный срок эксплуатации кабелей - 5 лет.

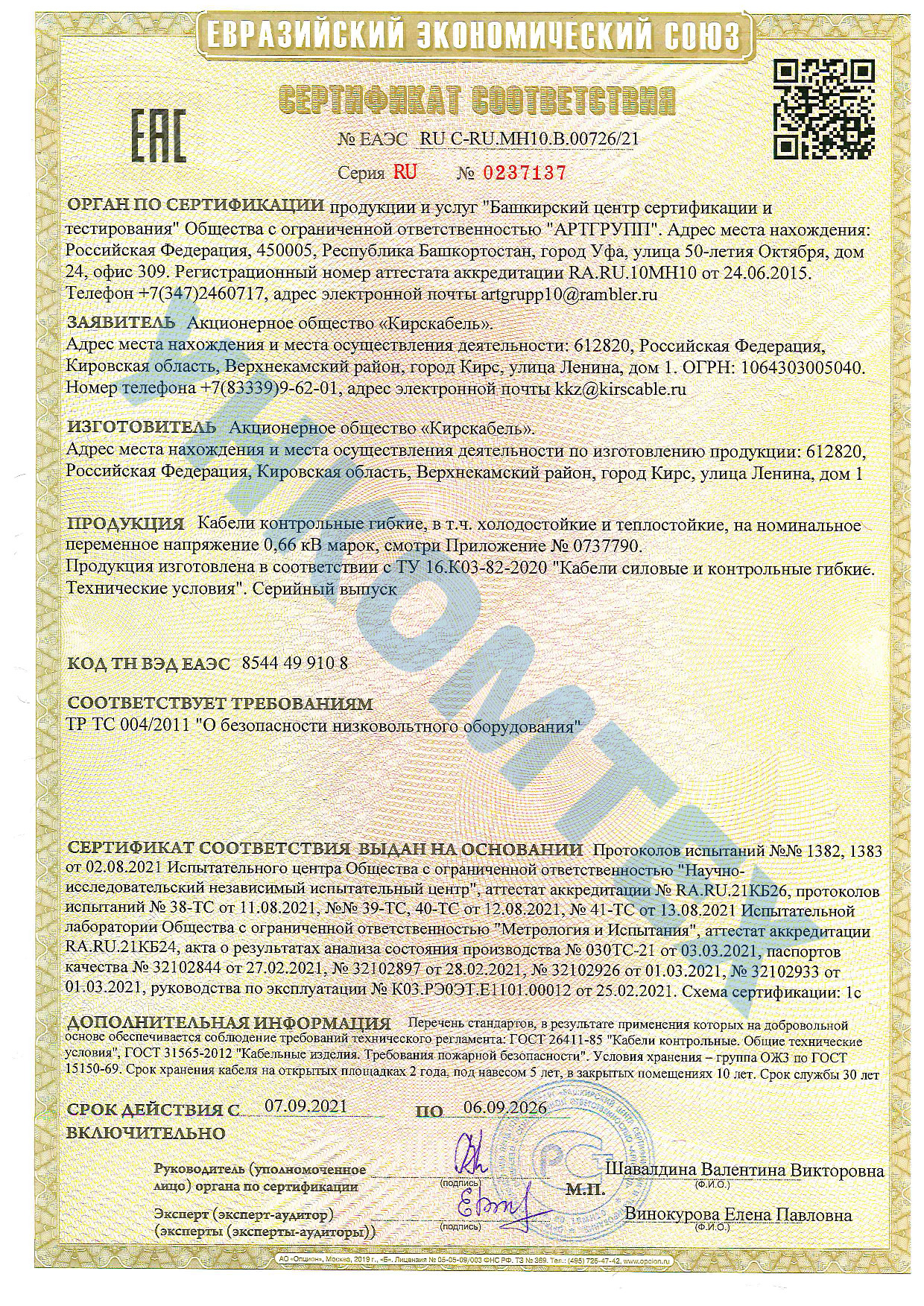

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21

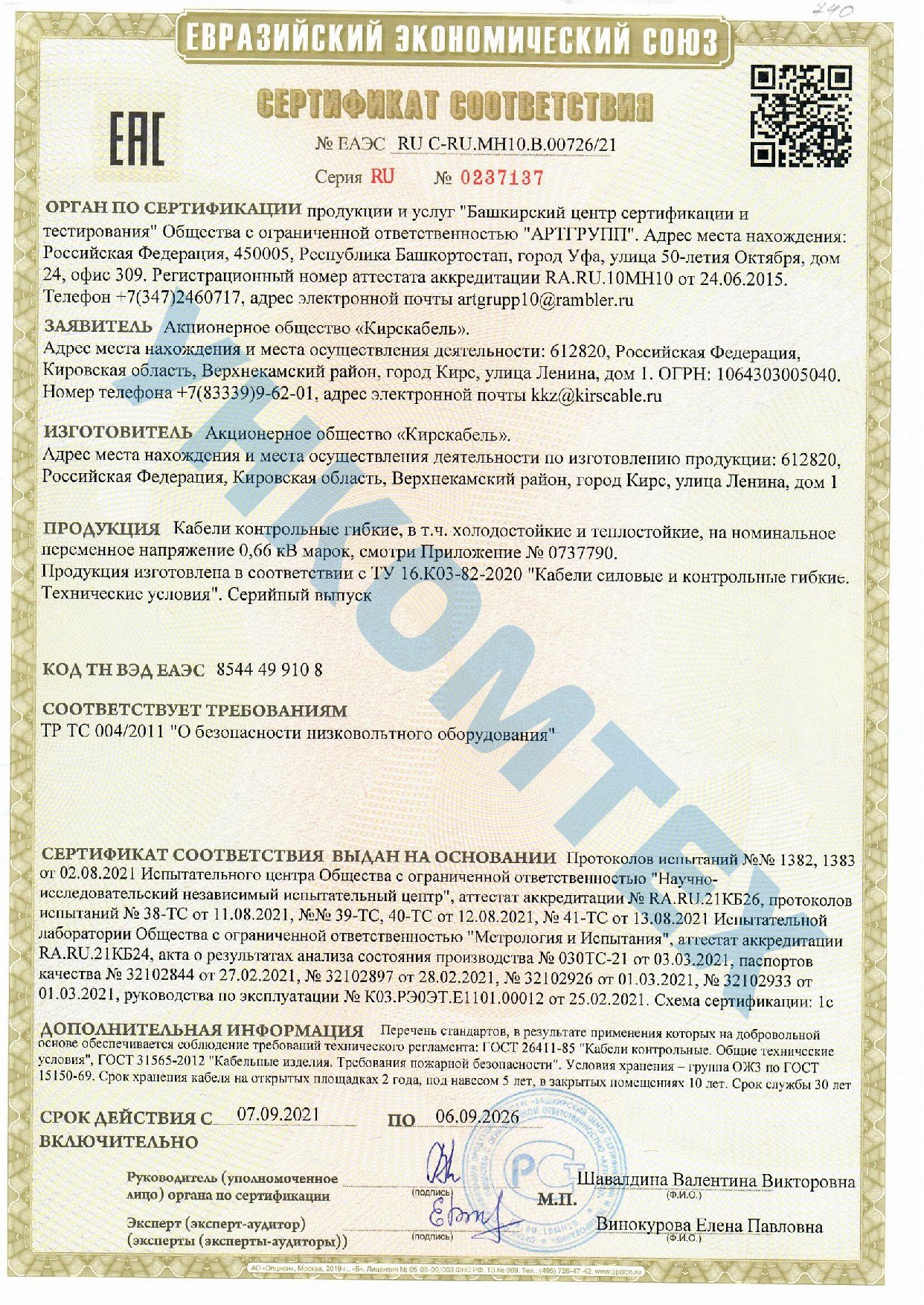

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21(2)

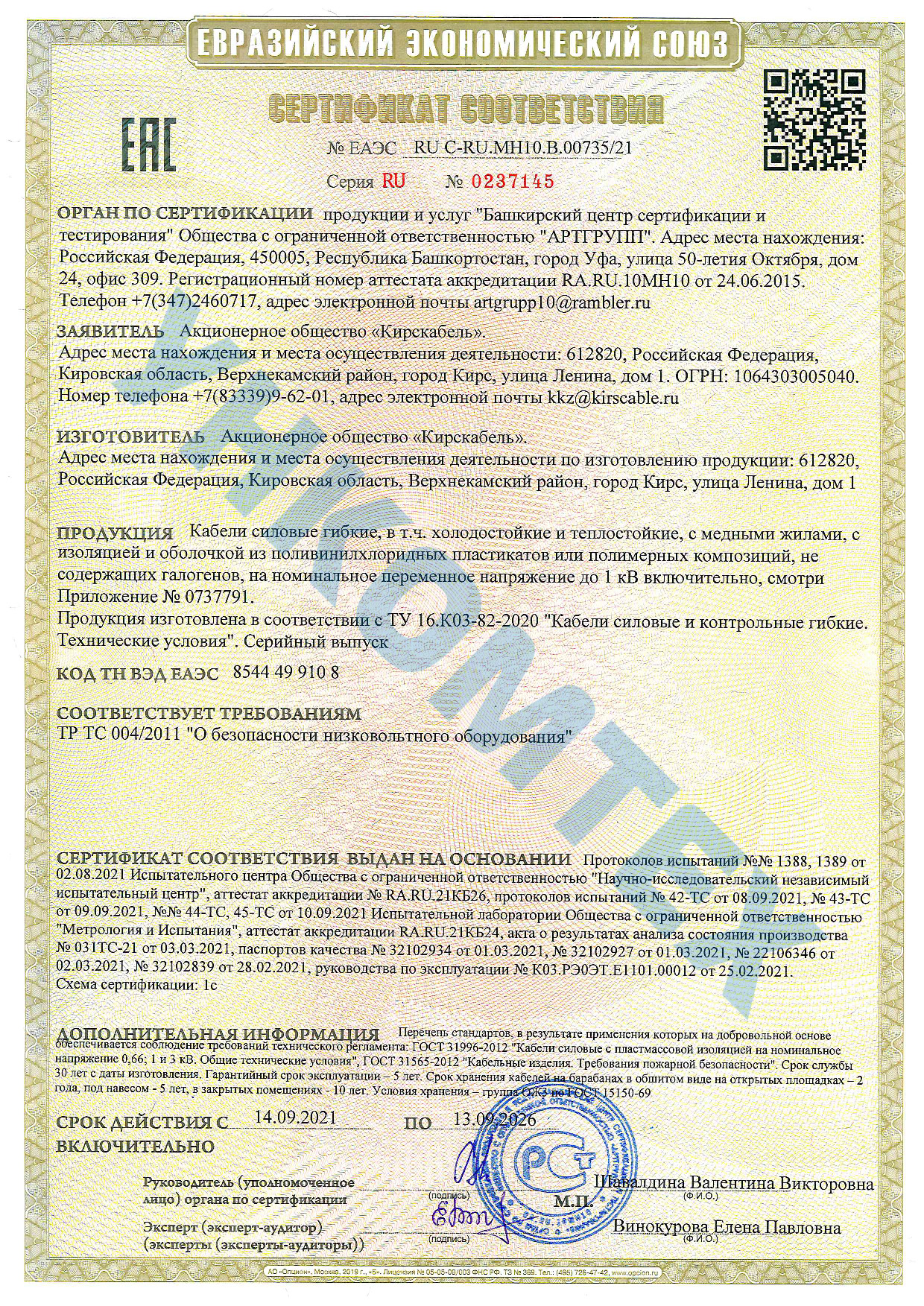

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21

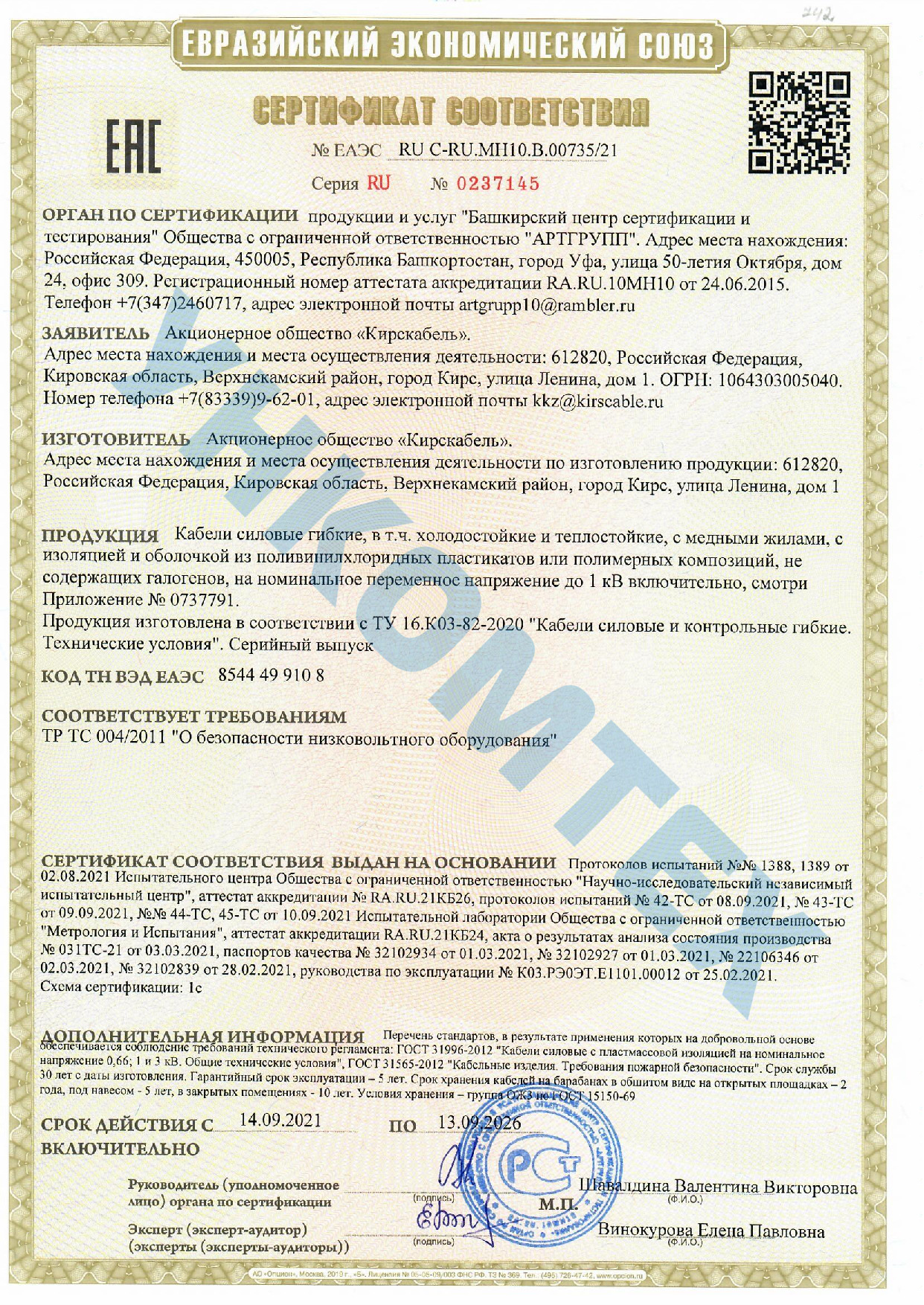

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21(2)
