КПГВЭмВнг(А)-LS гибкий Скачать описание

КПГВЭмВнг(А)-LS гибкий Скачать описание

Огнестойкий, не распространяющий горение
С низким дымо - и газовыделением
Гибкий (с многопроволочной жилой)
Экранированный

Кабель повышенной гибкий, контрольный, с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяющий горение, с низким дымо- и газовыделением, в общем экране в виде оплетки из медных проволок

Применение: Для групповой прокладки кабельных линий, с учетом объема горючей нагрузки кабелей, в кабельных сооружениях, во внутренних (закрытых) электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и общественных зданиях, где требуется повышенная гибкость при прокладке и монтаже, при необходимости защиты электрических цепей от влияния внешних электрических полей

Произведено по тех.условиям:
ТУ 16.К03-82-2020
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – многопроволочная, не уплотненная жила повышенной гибкости: медная луженая (после номинального сечения жилы ставится индекс «л») или медная (после номинального сечения жилы индекс не ставится) 5 класса гибкости по ГОСТ 22483

    Кабели должны иметь все жилы равного сечения

  2. Изоляция – поливинилхлоридный пластикат пониженной пожарной опасности (PVC)
  3. Сердечник – общая или повивная скрутка изолированных жил (цифровая или цветовая маркировка жил, или счетная пара в каждом повиве, или жила заземления в наружном повиве)
  4. Обмотка сердечника – из полиамидной или полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
  5. Внутренняя оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC) (допускается вместо внутренней оболочки обмотка сердечника слоем из полиэтилентерефталатной ленты или ленты из поливинилхлоридного пластиката)
  6. Общий экран - оплетка из медных проволок. Поверхностная плотность оплетки – не менее 80 %
  7. Обмотка поверх общего экрана – из полиэтилентерефталатной ленты (допускается обмотку поверх общего экрана не производить)
  8. Наружная оболочка - поливинилхлоридный пластикат пониженной пожарной опасности (PVC).
Основные характеристики:

  • Номинальное напряжение: AC: до 660 В (0,66 кВ) номинальной частотой до 100 Гц, DC: до 1000 В
  • Класс пожарной опасности по ГОСТ 31565: П1б.8.2.2.2
  • Вид климатического исполнения УХЛ, категория размещения 1 – 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, должно соответствовать ГОСТ 22483
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и 1 км длины кабеля, должно соответствовать указанному в таблице:
Номинальное сечение жилы, мм2
Электрическое сопротивление изоляции, МОм, не менее
0,5, 0,75, 1,0, 1,512,3
2,512,0
410,1
68,7
107,1

  • Кабели должны выдерживать испытание переменным напряжением не менее 2500 В номинальной частотой 50 Гц в течение 5 мин между жилами
  • Удельное объемное электрическое сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил должно быть не менее           1 · 1010 Ом·см
  • Постоянная электрического сопротивления изоляции Ki при длительно допустимой температуре нагрева токопроводящих жил должна быть не менее 0,037 МОм·км
  • Допустимый радиус изгиба кабелей при прокладке должен быть не менее      5 Dн, где Dн - наружный диаметр кабеля, мм.
Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 50 °С
  • Прокладка кабелей без предварительного подогрева должна проводиться при температуре не ниже минус 15 °С
  • Допустимые температуры нагрева токопроводящих жил кабелей при эксплуатации не должны превышать указанных в таблице:
Допустимая температура нагрева жилы
Значение, °С
Длительно допустимая
70
В режиме перегрузки
90
Предельная при коротком замыкании
160
По условию невозгорания при коротком замыкании
350


  • Срок службы кабелей - не менее 30 лет
  • Гарантийный срок эксплуатации кабелей - 5 лет.

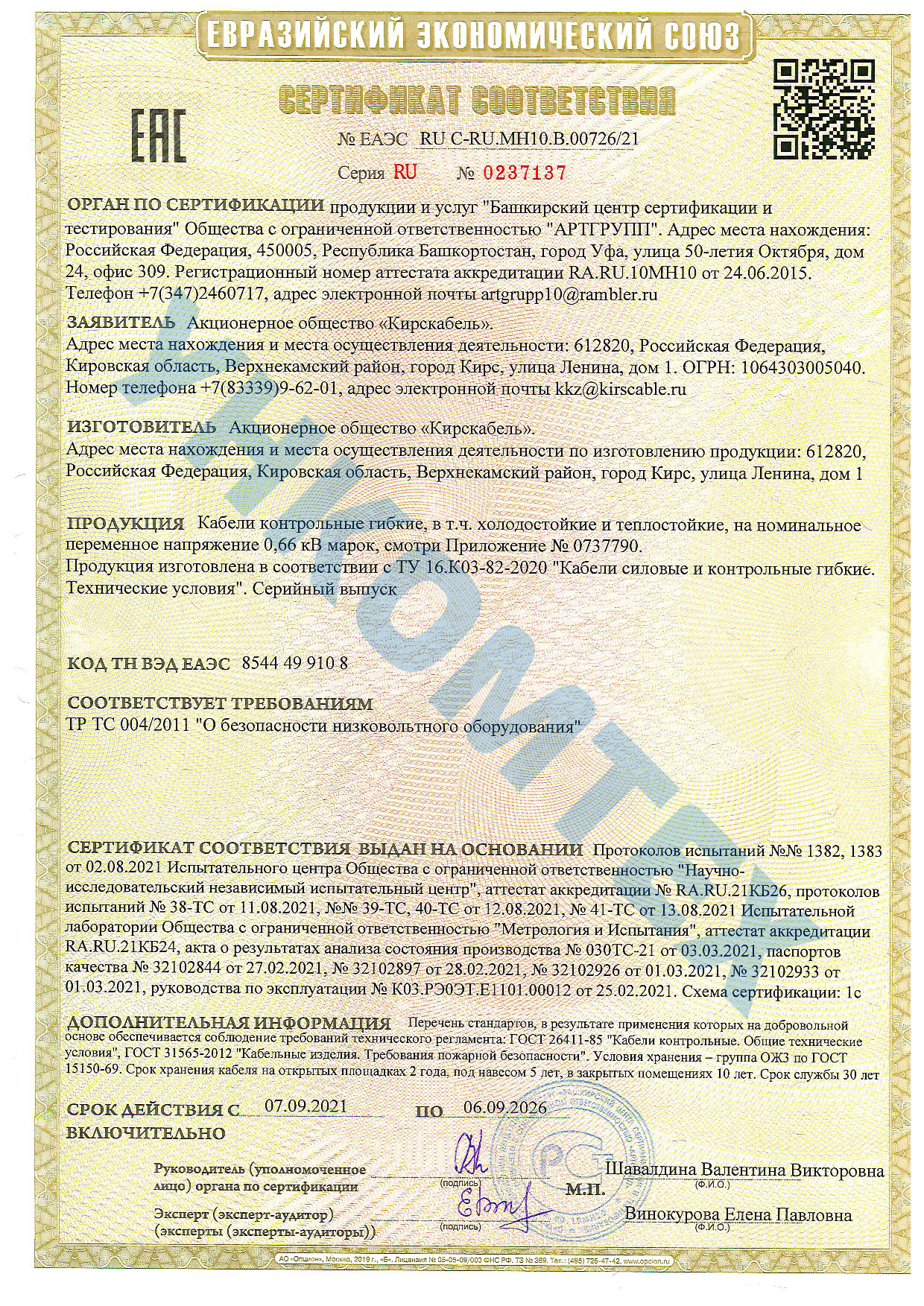

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21

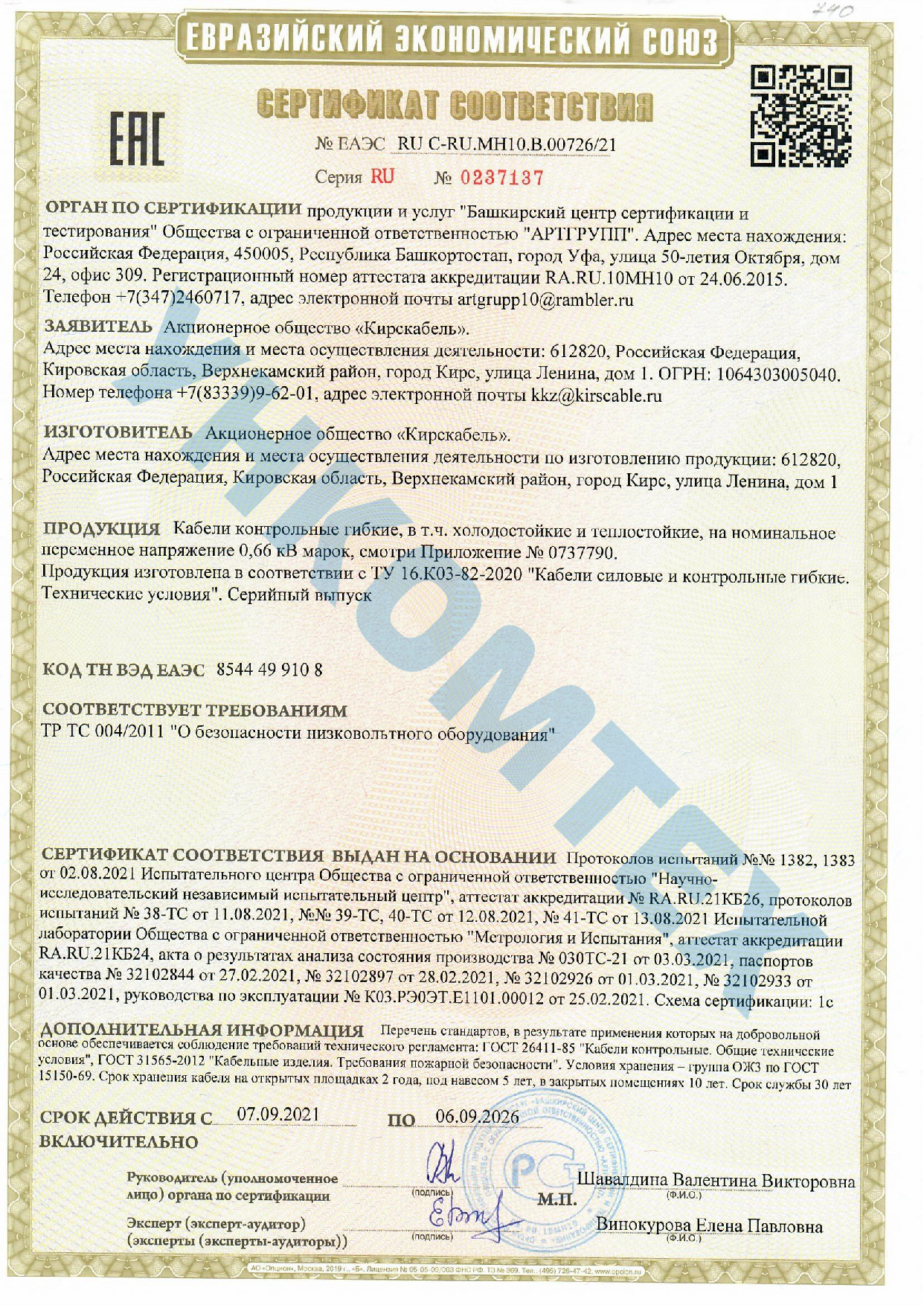

Кирскабель_ЕАЭС RU C-RU.МН10.В.00726-21(2)

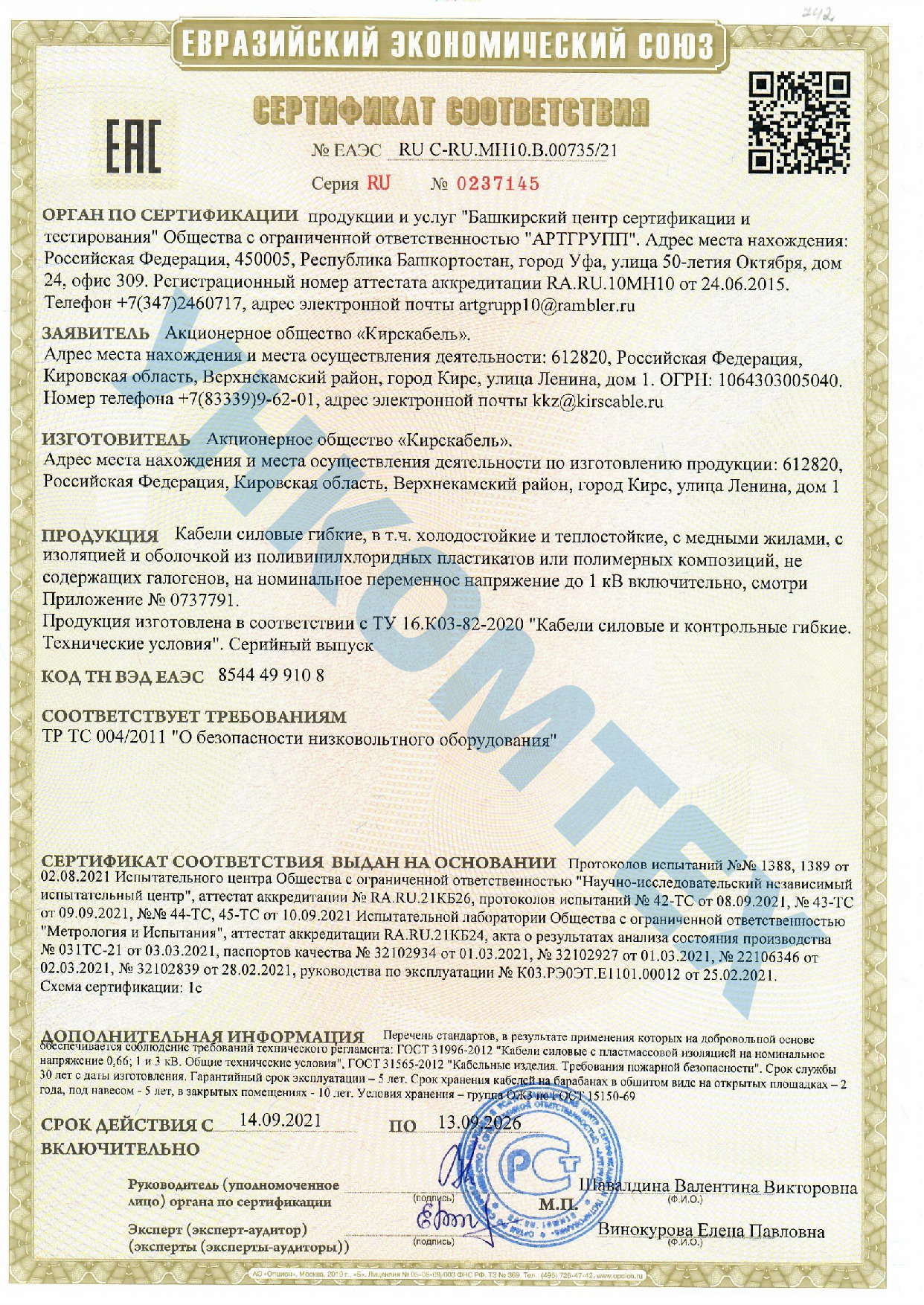

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21

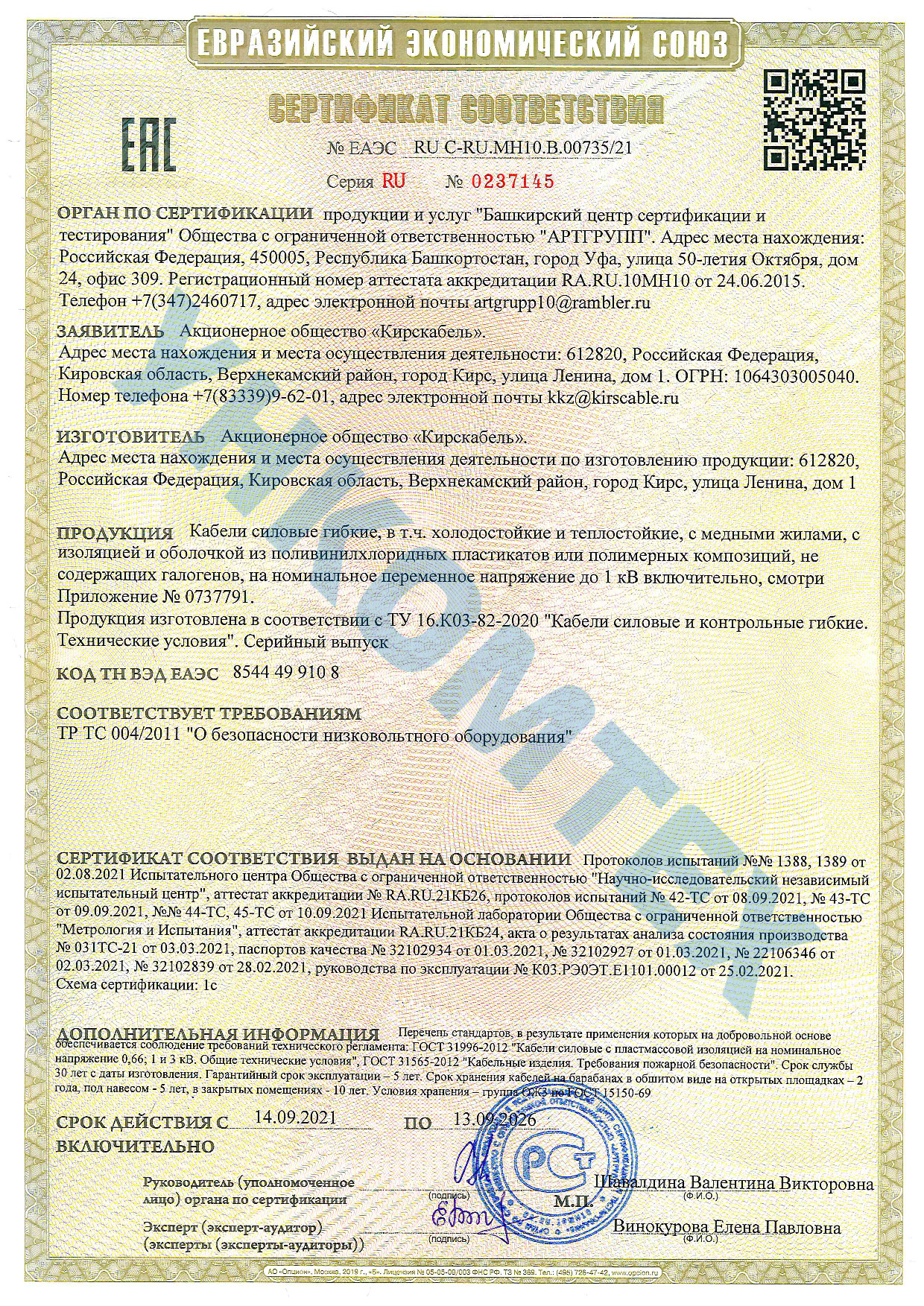

Кирскабель_ЕАЭС RU C-RU.МН10.В.00735-21(2)
