ККЗ УМК ППнг(А)-HF Скачать описание

ККЗ УМК ППнг(А)-HF Скачать описание

Огнестойкий, не распространяющий горение
Безгалогенный

Кабель управления малогабаритный с гибкими жилами, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, не распространяющий горение при групповой прокладке и не выделяющий коррозионно-активныx газообразныx продуктов при горении и тлении

Применение: Для групповой прокладки в помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в жилых и общественных зданиях, для эксплуатации на объектах с массовым пребыванием людей.

Импортозамещение: Belden NхS (жилы - медные): Nх1,0: 2х1,0: Belden 4300ULW; 4х1,0: Belden 4302ULW; Nх1,5: 2х1,5: Belden 4200ULW; Nх2,5: 2х2,5: Belden 4100ULW

Teldor Teldor LiHH NхS (жилы - медные): 3х1,5: 33H1503XXX; 5х1,5: 33H1505XXX; 7х1,5: 33H1507XXX; 9х1,5: 33H1509XXX; 12х1,5: 33H1512XXX

Lapp Group UNITRONIC LiHH NхS (жилы - медные): (Nх0,14: 0037100-0037110; Nх0,25: 0037120-0037129; Nх0,34: 0037140-0037144; 0037146; 0037147; Nх0,5: 0037150-0037155; Nх0,75: 0037160; 0037162-0037165; Nх1,0: 0037171; 0037172; Nх1,5: 0037181; 0037182); ÖLFLEX CLASSIC 130 H NхS (жилы - медные): (Nх0,5: 1123000-1123006; 1123008-1123010; 1123012; 1123013; 1123017; 1123020; 1123021; Nх0,75: 1123032-1123038; 1123041; 1123042; 1123046-1123048; 1123051; 1123054; 1123056; Nх1,0: 1123066-1123072; 1123074-1123076; 1123078; 1123080; 1123081; 1123083; 1123084; 1123090; 1123094; Nх1,5: 1123106-1123112; 1123114-1123116; 1123118; 1123120; 1123124; 1123128; 1123130; Nх2,5: 1123139; 1123140; 1123142; 1123144; 1123146; 1123149; 1123151; 1123153)

TKD TKD ELITRONIC LIHH NхS (жилы - медные); TKD FLAME-JZ/OZ-H FRNC NхS (жилы - медные)

Произведено по тех.условиям:
ТУ 16.К03-85-2020
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – многопроволочная, не уплотненная медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы индекс не ставится):
    - 4 класса гибкости по ГОСТ 22483 – для сечения 0,12 мм2
    - 5 класса гибкости по ГОСТ 22483 – для сечений 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5 мм2;
  2. Изоляция - полимерная композиция, не содержащая галогенов (SHF1)
  3. Сердечник – общая или парная скрутка (цифровая или цветовая маркировка жил (пар))
  4. Обмотка сердечника – из полиэтилентерефталатной ленты (допускается обмотку сердечника не производить)
  5. Наружная оболочка - полимерная композиция, не содержащая галогенов (SHF1). Цвет оболочки должен быть серый. По согласованию с заказчиком допускается изготавливать оболочку другого цвета.
Основные характеристики:

  • Номинальное напряжение: AC: 350 и 500 В частотой до 3 МГц, DC: 500 и 700 В соответственно
  • Класс пожарной опасности по ГОСТ 31565: П1б.8.1.2.1
  • Вид климатического исполнения В, категория размещения 1 – 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и длину l км, должно быть не менее 10 МОм
  • Условия эксплуатации кабелей должны соответствовать значениям, приведенным в таблице:
Условия эксплуатацииМинимальный радиус изгиба, ммДиапазон температур
Стационарное применение3Dhот минус 50 °С до 70 °С
Ограниченная подвижность
10Dhот минус 5 °С до 70 °С
*Примечание – Dн - расчетный наружный диаметр кабеля, мм

Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 70 °С
  • Кабели должны быть стойкими к комплексному воздействию горюче-смазочных материалов (дизельного топлива и индустриального масла)
  • Монтаж кабелей для стационарного применения без предварительного подогрева может производиться при условиях, указанных в таблице:
Минимальный радиус изгиба, мм

Минимально допустимая температура

окружающей среды при монтаже, °С

3Dн
0
5Dн
-15
16Dн
-20
*Примечание – Dн - расчетный наружный диаметр кабеля, мм

  • Монтаж кабелей для применения с ограниченной подвижностью может производиться при тех же условиях, которые допускаются при эксплуатации
  • Срок службы кабелей - не менее 30 лет
  • Гарантийный срок эксплуатации кабелей - 7 лет.

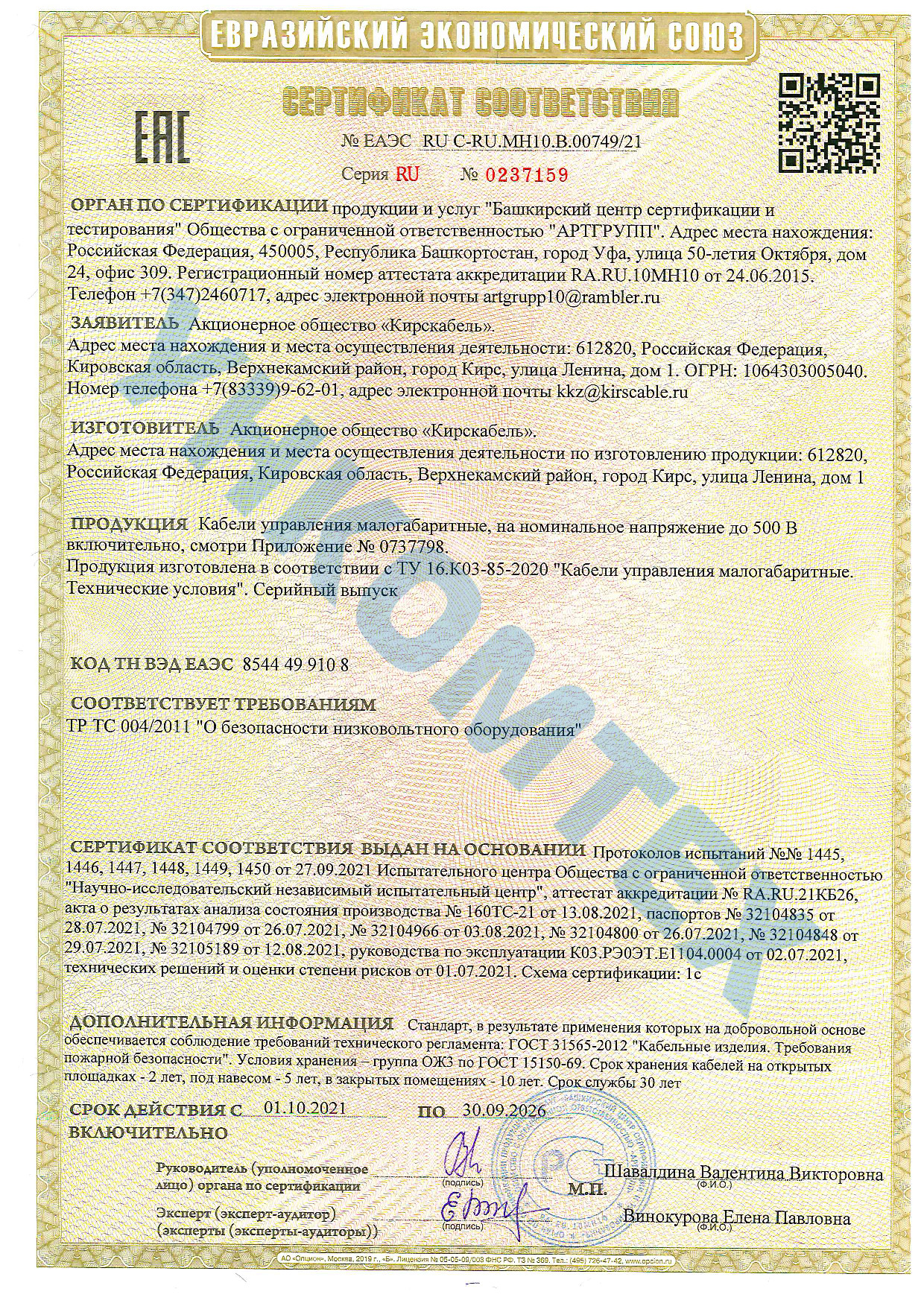

Кирскабель_ЕАЭС RU C-RU.МН10.В.00749-21

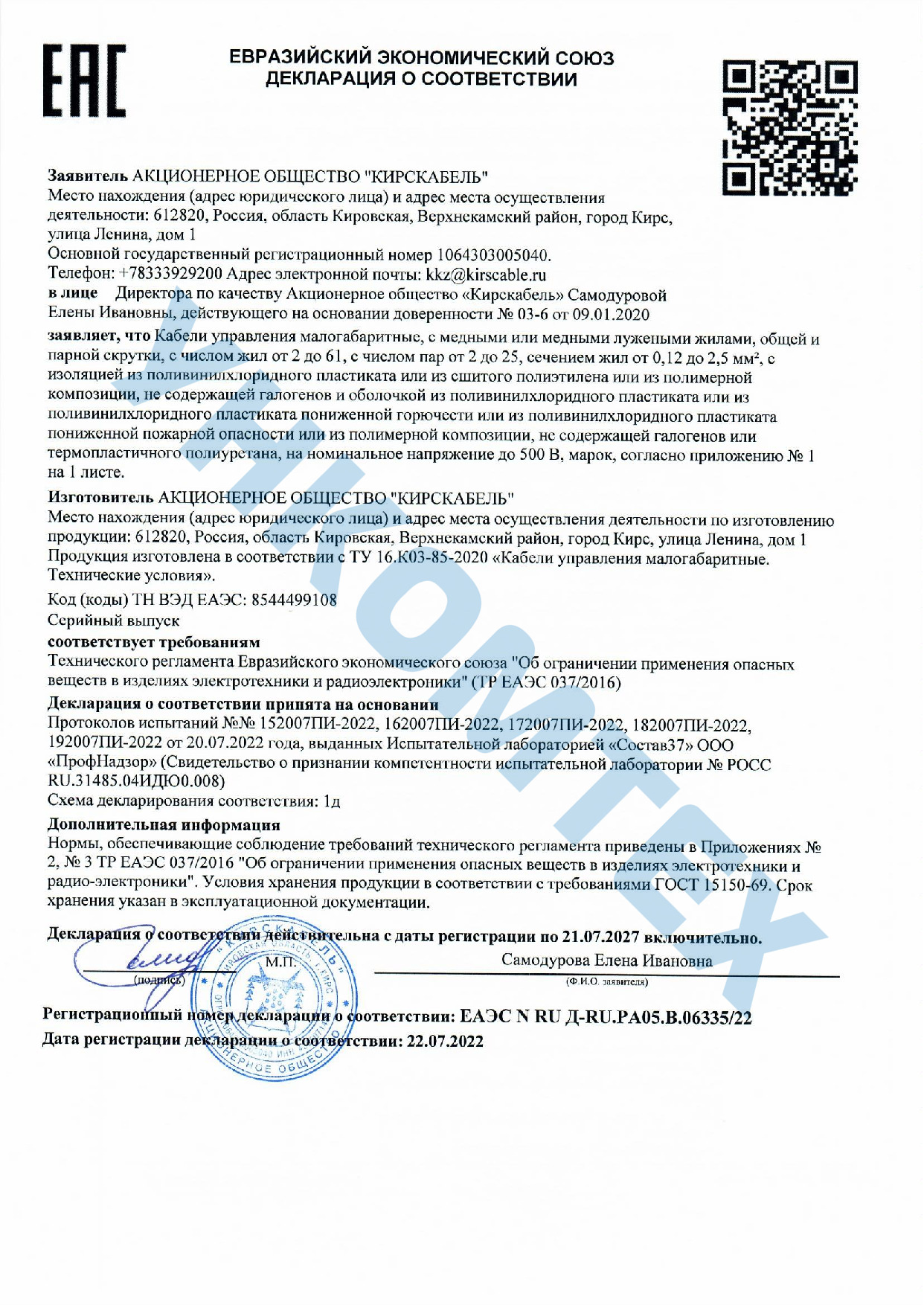

Кирскабель_ЕАЭС N RU Д-RU.РА05.В.06335-22
