ККЗ УМК ПвЭТПу-РЛ Скачать описание

ККЗ УМК ПвЭТПу-РЛ Скачать описание

Экранированный

Кабель управления малогабаритный с гибкими жилами, с изоляцией из сшитого полиэтилена и оболочкой из термопластичного полиуретана, в общем экране в виде оплетки из медных луженых проволок

Применение: Для применения в роботизированных линиях, для подвижного применения в манипуляторах и буксируемых энергоцепях, а также в местах с повышенным уровнем электромагнитных шумов и помех. Запрещается использовать кабели в любых помещениях.

Произведено по тех.условиям:
ТУ 16.К03-85-2020
Конструкция и описание
Маркоразмеры
Сертификаты
Конструкция:

  1. Токопроводящая жила – многопроволочная, не уплотненная медная (после номинального сечения жилы ставится индекс «м») или медная луженая (после номинального сечения жилы индекс не ставится):
    - 4 класса гибкости по ГОСТ 22483 – для сечения 0,12 мм2
    - 5 класса гибкости по ГОСТ 22483 – для сечений 0,2; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5 мм2;
  2. Изоляция - сшитый полиэтилен (XLPE)
  3. Сердечник – общая или парная скрутка (цифровая или цветовая маркировка жил (пар))
  4. Обмотка сердечника – лентой флис или прорезиненной тканевой лентой
  5. Общий экран – оплетка из медных луженых проволок. Поверхностная плотность оплетки – не менее 70 %
  6. Обмотка поверх общего экрана – из полиэтилентерефталатной ленты (допускается обмотку поверх общего экрана не производить)
  7. Наружная оболочка - полиуретан (PU). Цвет оболочки должен быть серый. По согласованию с заказчиком допускается изготавливать оболочку другого цвета.
Основные характеристики:

  • Номинальное напряжение: AC: 350 и 500 В частотой до 3 МГц, DC: 500 и 700 В соответственно
  • Класс пожарной опасности по ГОСТ 31565: О2.8.2.5.4
  • Вид климатического исполнения В, категория размещения 1 – 5 по ГОСТ 15150
  • Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 °С, должно соответствовать требованиям ГОСТ 22483
  • Электрическое сопротивление изоляции, пересчитанное на температуру 20 °С и длину l км, должно быть не менее 10 МОм
  • Условия эксплуатации кабелей должны соответствовать значениям, приведенным в таблице:
Условия эксплуатацииМинимальный радиус изгиба, ммДиапазон температур
Стационарное применение3Dhот минус 50 °С до 70 °С
Ограниченная подвижность
10Dhот минус 5 °С до 70 °С
*Примечание – Dн - расчетный наружный диаметр кабеля, мм

Температурные режимы:

  • Температура эксплуатации кабелей: от минус 50 °С до 70 °С
  • Кабели должны быть стойкими к комплексному воздействию горюче-смазочных материалов (дизельного топлива и индустриального масла)
  • Кабели должны быть стойкими к многократным перемоткам
  • Монтаж кабелей для подвижного применения может производиться при тех же условиях, которые допускаются при эксплуатации
  • Срок службы кабелей - не менее 15 лет
  • Гарантийный срок эксплуатации кабелей - 7 лет

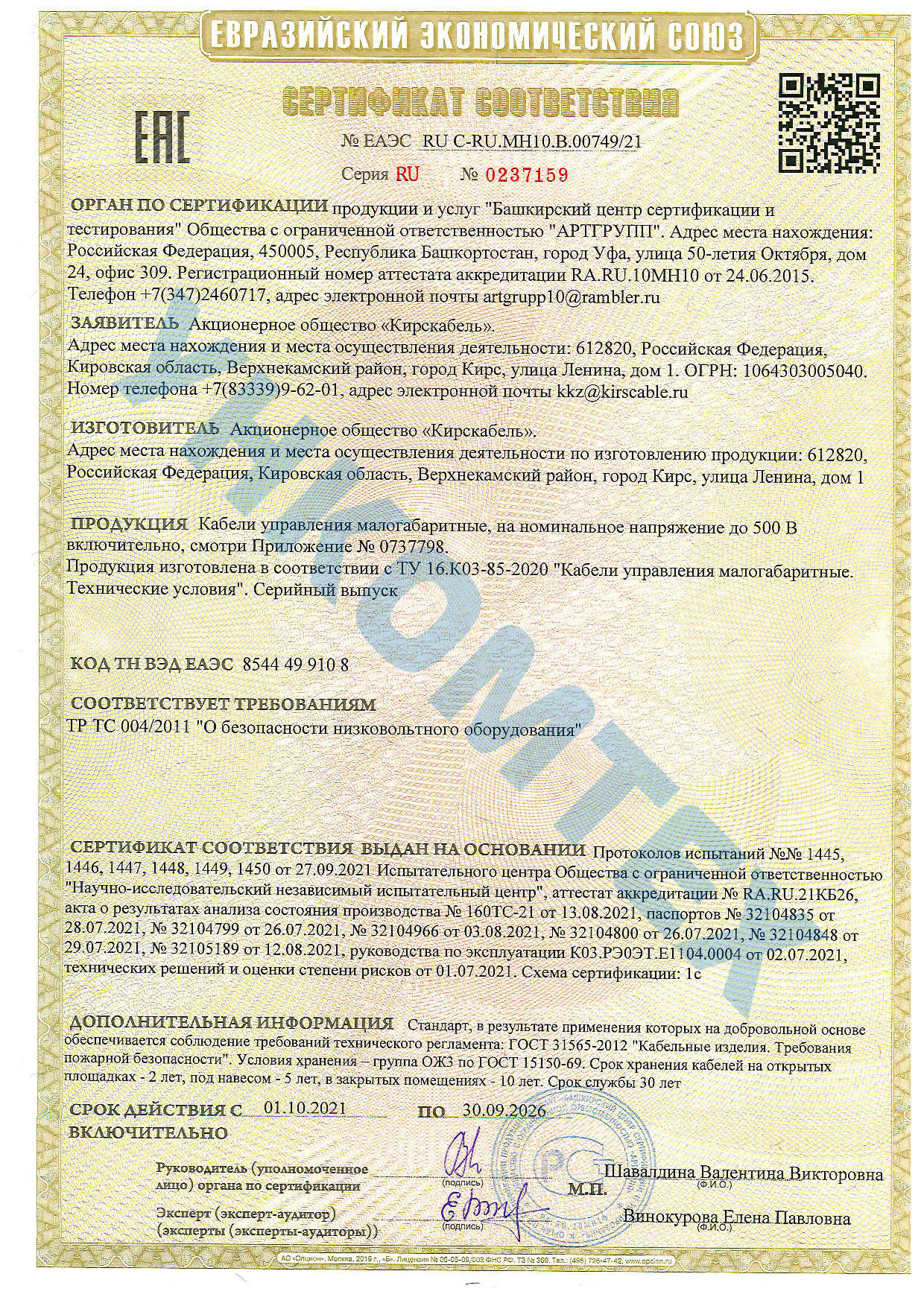

Кирскабель_ЕАЭС RU C-RU.МН10.В.00749-21
