LAN KC S/FTP Cat 7
Скачать описание
LAN KC S/FTP Cat 7
Скачать описание
Кабели симметричные парной скрутки категории 7, токопроводящая жила – медная однопроволочная. Изоляция из пленко-пористо-пленочного полиолефина(вcпененный полиэтилен). Сердечник из скрученных экранированных пар.Общий экран - оплетка из медных луженых проволок поверх алюмополимерной ленты. Индивидуальный экран пары из алюмополимерной ленты.
Применение: Для передачи сигналов частотой до 600 МГц в системах цифровой связи предназначенные для стационарной прокладки при рабочем напряжении не более 145 В переменного тока частотой 50 Гц, в том числе для эксплуатации в технологических помещениях вне герметичной оболочки атомных станций класса 4 по классификации НП-001.
- Токопроводящая жила – медная однопроволочная
- Вспененный полиэтилен (PPE)
- Элемент – изолированные жилы скручены в пару
- Индивидуальный экран – обмотка из фольгированного композиционного гибкого материала
- Сердечник – скручен из 4-х экранированных пар
- Общий экран – оплётка из медных лужёных проволок
- Наружная оболочка – из поливинилхлоридного пластиката (PVC).
- Стандарт: ГОСТ Р 54429, IEC 11801
- Диапазон частот: до 600 МГц (Cat 7)
- Рабочее пиковое напряжение: 145 В (не для силовых цепей)
- Электрическое сопротивление жилы постоянному току при t= 20°С: не более 9,0 Ом/100 м
- Электрическое сопротивление изоляции жил постоянному току при t= 20°С: не менее 5000 МОм ·км
- Волновое сопротивление: ном. 100 Ом
- Омическая асимметрия жил в рабочей паре кабеле на длине 100 м: не более 2 %
- Емкостная асимметрия пары относительно земли при частоте 0,8 или 1 кГц: не более 160 пФ/100 м;
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 | 500 | 600 |
| Коэффициент затухания, дБ/100 м, не более | 2 | 3,7 | 5,9 | 7,4 | 8,3 | 10,4 | 14,9 | 19 | 31 | 45,3 | 50,1 |
| Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее | 78,0 | 78,0 | 78,0 | 78,0 | 78,0 | 78,0 | 75,4 | 72,4 | 66,4 | 61,9 | 60,7 |
| Переходное затухание суммарной мощности влияния на ближнем конце
(PS NEXT), дБ/100 м, не менее |
75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 75,0 | 72,4 | 69,4 | 63,4 | 58,9 | 57,7 |
| Защищенность на дальнем конце (EL FEXT), дБ/100 м, не менее | 78,0 | 78,0 | 75,3 | 71,2 | 69,3 | 65,4 | 59,4 | 55,3 | 47,3 | 41,3 | 39,7 |
| Защищенность от суммарной мощности влияния на дальнем конце (PS
EL FEXT), дБ/100 м, не менее |
75,0 | 75,0 | 72,3 | 68,2 | 66,3 | 62,4 | 56,4 | 52,3 | 44,3 | 38,3 | 36,7 |
| Затухание отражения (RL), дБ, не менее | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,6 | 20,1 | 17,3 | 17,3 | 17,3 |
- Класс пожарной опасности по ГОСТ 31565: О1.8.2.5.4
- Не распространяет горение при одиночной прокладке по ГОСТ IEC 60332-1-2
- Климатическое исполнение: У, категории размещения 3 и 4 по ГОСТ 15150
- Минимальный радиус изгиба при монтаже: 10 Ø кабеля
- Минимальный радиус изгиба в неподвижном состоянии: 5 Ø кабеля
- Минимальная температура при монтаже: 0 °С
- Температура при эксплуатации: от минус 40 °С до 60 °С
- Допустимое усилие натяжения кабеля: ≤ 128 Н

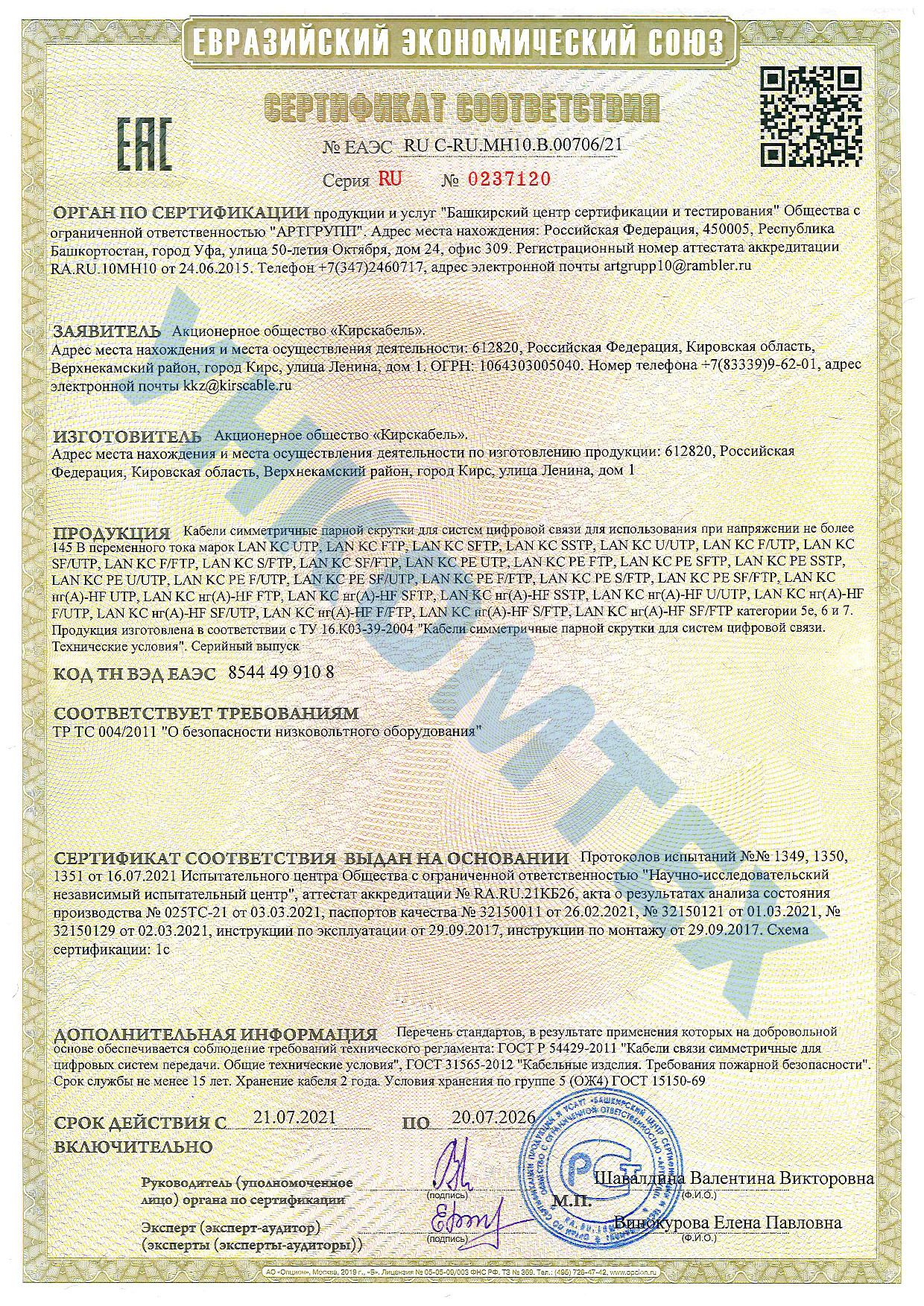

Кирскабель_ЕАЭС RU C-RU.МН10.В.00706-21
