ААБл Скачать описание

Бронированный

Силовой бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, алюминиевой оболочкой, наружный покров из битума и пряжи.

Применение: Кабель марки ААБл изготавливается согласно ГОСТ 18410-73 и предназначен для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ включительно, частотой 50 Гц. Кабель предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабель предназначен для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям.

Произведено по тех.условиям:

ГОСТ 18410-73

Конструкция и описание

Маркоразмеры

Сертификаты

Конструкция:

1. Алюминиевая токопроводящая жила секторной формы 1 и 2 класса гибкости по ГОСТ 22483;

2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;

3. Заполнение из бумажных жгутов пропитанное вязким изоляционным пропиточным составом;

4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом;

5. Экран из электропроводящей пропитанный вязким изоляционным пропиточным составом;

6. Алюминиевая оболочка;

7. Подушка из битума, пленки ПЭТ-Э и крепированной бумаги;

8. Броня из двух стальных лент;

9. Наружный покров из битума, стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Основные характеристики:

- Класс пожарной опасности по ГОСТ31565: О2.8.2.5.4;

- Климатическое исполнение УХЛ, Т категории размещения 1, 5 по ГОСТ 15150, включая прокладку в почву;

- Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 ᵒС, должно быть не менее 100 Мом для кабелей на напряжение 1 кВ и 200 Мом – для кабелей на напряжение 6 кВ и 10 кВ;

- Минимальный радиус изгиба 25*D (D-диаметр кабеля);

- Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля согласно таблице:

Номинальное напряжение кабеля, кВ	Кабели	Разность уровней, м, не более
1	Не бронированные: в алюминиевой оболочке в свинцовой оболочке Бронированные	25 20 25
6	В алюминиевой оболочке В свинцовой оболочке	20 15
10	В алюминиевой или свинцовой оболочке	15

Температурные режимы:

• Температура эксплуатации кабеля от -50 ᵒС до +50 ᵒС;

• Длительно допустимая температура нагрева жил кабеля для 10 кВ – 70 ᵒС, для 6 кВ и 1 кВ – 80 ᵒС;

• Предельно допустимая температура жил кабеле при коротком замыкании для 10 кВ и 6 кВ – 200 ᵒС, для 1 кВ – 250 ᵒС;

• Допустимый нагрев кабеля в режиме перегрузки для 10 кВ не более 90 ᵒС, для 6 кВ и 1 кВ не более 105 ᵒС;

• Кабели могут быть проложены без предварительного подогрева при температуре не ниже 0 ᵒС;

Срок службы кабеля не менее 30 лет, гарантийный срок эксплуатации 5 лет.

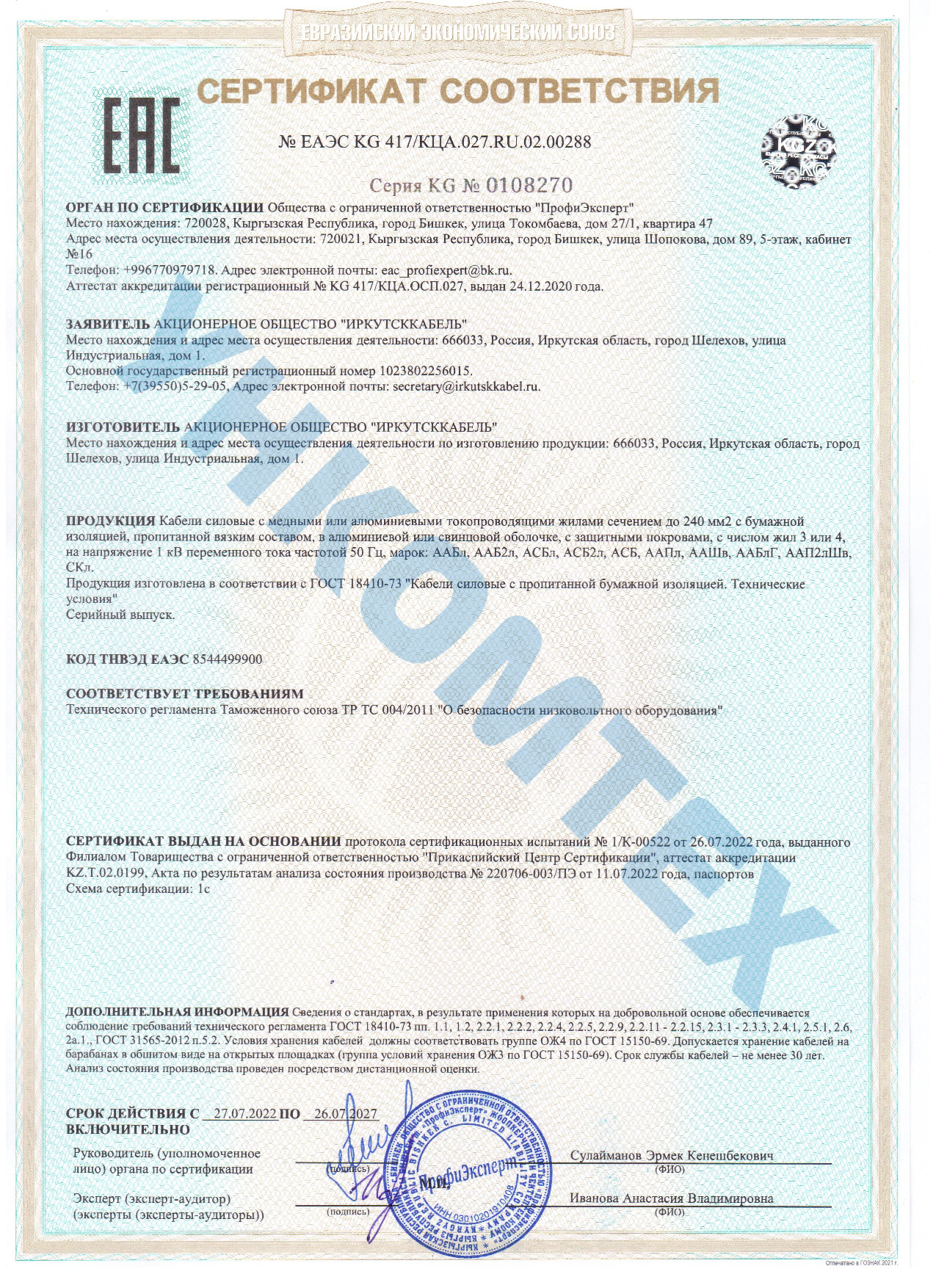

Иркутсккабель_ЕАЭС KG 417-КЦА.027.RU.02.00288
